在VOCs廢氣治理,空調排風,熱風烘干等系統中,風機的選型起著決定性作用;那如何進行選型就顯得非常重要。
本篇主要講述風機的分類,結構,離心風機的旋向,傳動方式及傳動效率,風機選型計算公式,選型考量因素等。
01風機的分類
按照工作原理不同

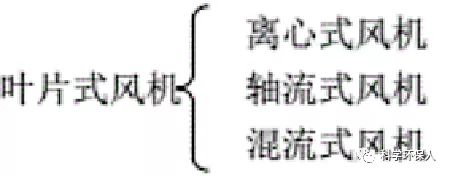

1.葉片式風機:通過葉輪旋轉將能量傳遞給空氣;
2.容積式風機:通過容積室周期性變化將能量傳遞給空氣;
按照工作壓力不同
(1)風扇 標準狀態下,風機額定壓力范圍為p<98Pa(10 mmHz0)。此風機無機殼,又稱自由風扇,常用于建筑物的通風換氣。
(2)通風機設計條件下,風機額定壓力范圍98Pa<p<14710Pa(1500 mmHz0)一般風機均指通風機而言,也是本章所論述的風機。通風機是應用最為廣泛的風機。空氣污染治理、通風、空調等工程大多采用此類機。
(3)鼓風機工作壓力范圍為14710Pa<p<196120Pa。壓力較高,是污水處理曝氣工藝中常用的設備。
(4)壓縮機 工作壓力范圍為p>196120Pa,或氣體壓縮比大于 3.5 的風機,如:常用的空氣壓縮機。

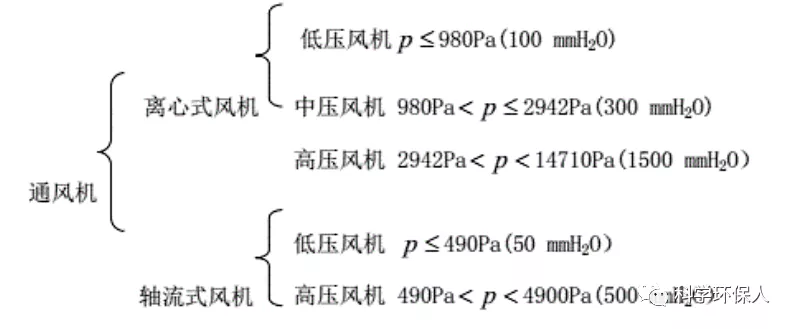

通風機分類
02風機的結構
離心風機(與離心泵相似)
1.葉輪(風機傳遞能量的主要部件):由前盤,后盤,葉片,輪轂組成;
葉片有前彎式,后彎式,徑向式;

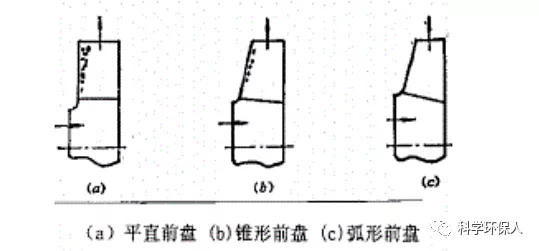

前盤有平直前盤,錐形前盤,弧形前盤;

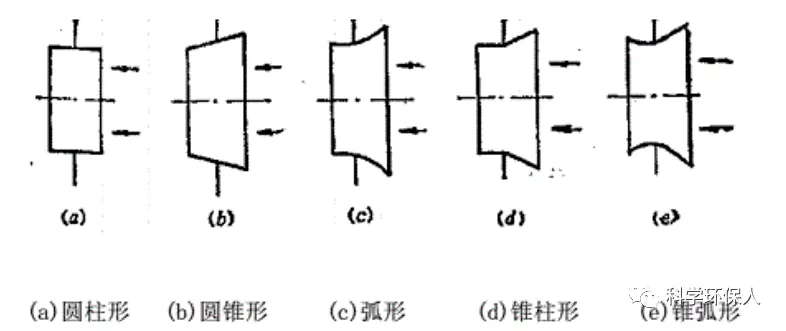

2.集流器(保證氣體均勻進入入口截面)

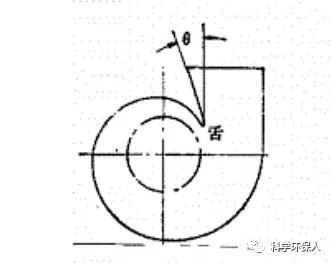

3.蝸殼(匯集葉輪出口氣體并引向風機出口,將動能轉化為壓力能)θ(擴散角)=6°~8°;
4.進氣箱

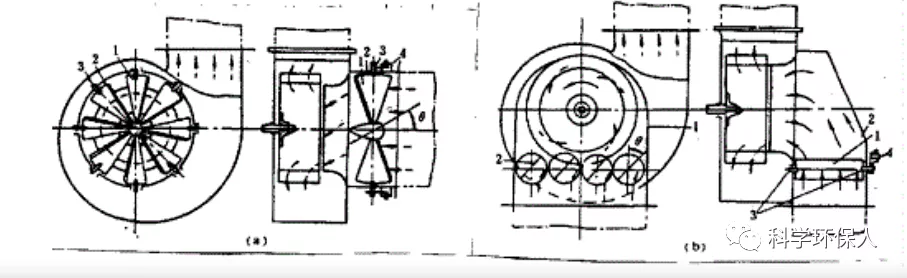

5.入口導葉
03風機旋向及傳動方式
1.風機旋向

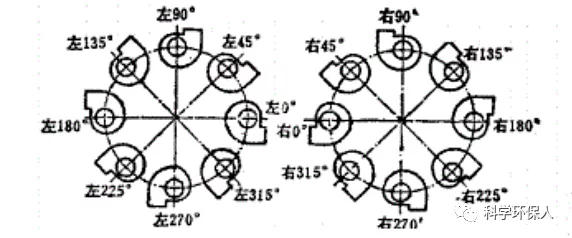

風機分為左旋和右旋,每種旋向分為8種不同出風位置,除了下圖所示方向,可補充15°,30°,60°,75°,105°,120°;
常用辦法:觀察者站在風機電機側;大拇指與風機電機平行,其他四指與蝸殼蝸形相重合,用到左手為左旋,用到右手為右旋,根據四指與四指水平方向的夾角判斷旋轉角度即可;

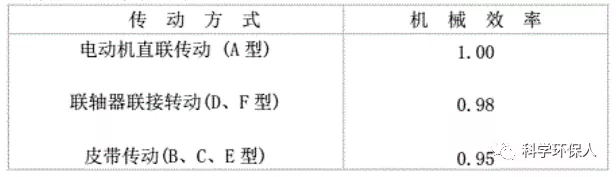

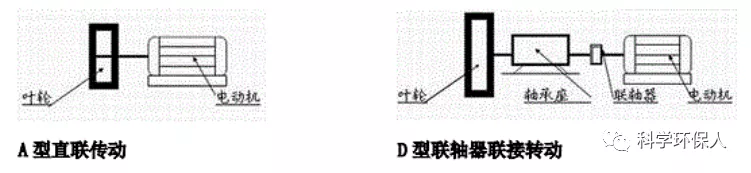

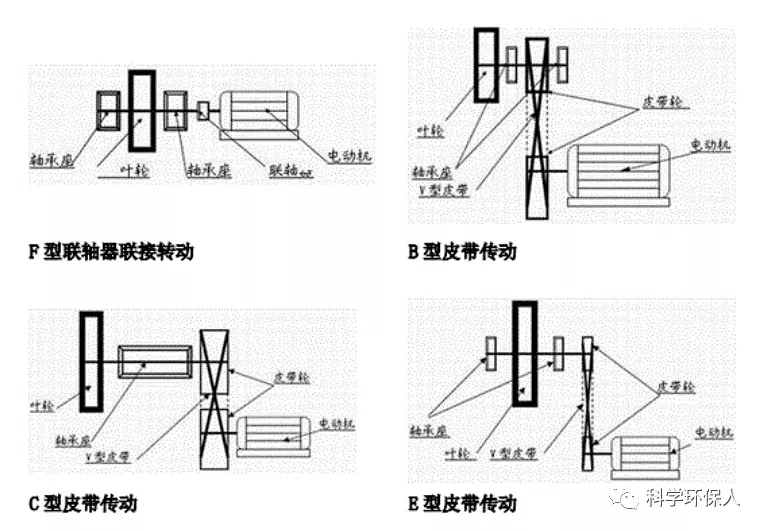

2. 風機的傳動方式以及機械效率
04風機選型簡化計算公式
1.電機功率P
N——軸功率;
Q——工況下氣體流量;
p——?dú)怏w所需全壓;
0.8——風機效率,是個變數;
0.98——機械效率,根據傳動方式進行變化;
P=N*K

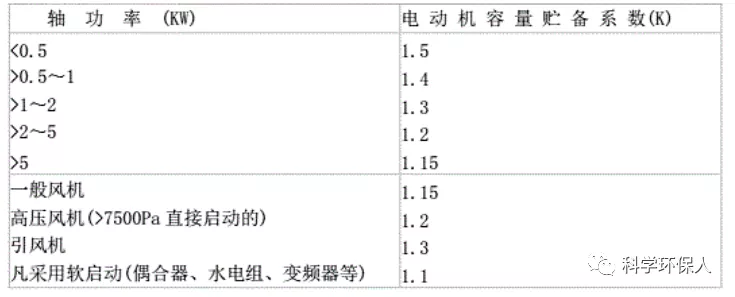

K——電機容量?jī)?chǔ)備系數;
2.風機工況全壓(未在標準狀況下的修正)
P1,T2——工況全壓,工況溫度;
P2,T1——標況全壓,標況溫度;
B——當?shù)卮髿鈮海?/span>
3.風機更大扭矩
550x電機功率/轉速=更大扭矩(N.M)
4.風機動載荷系數;
轉速(r/min) | 動載荷系數 |
2900 | 0.5 |
1450 | 0.25 |
960 | 0.175 |
580 | 0.0875 |
05風機選型考量因素
離心通風機的全稱包括名稱、型號、機號、傳動方式、旋轉方向和出風口位置等六部分,一般包括用途代號、壓力系數表示、比轉數表示、機號等基本內容。

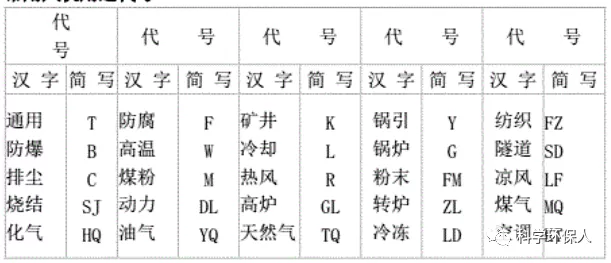

1.常用風機用途代號
2.風機常用參數和技術要求;
(1)一般引通風機:全壓,流量,當?shù)卮髿鈮?,傳?dòng)方式,葉輪旋向,進出口角度,輸送介質,工作溫度,電機型號;
(2)高溫風機及其它特殊風機:全壓 P=...Pa、流量 Q=..*m3/h、進口氣體密度 Kg/m3、傳動方式、輸送介質(空氣可不寫)、葉輪旋向、進出口角度(從電機端正視)、工作溫度 T=.....℃、瞬時更高溫度 T=...℃、進口氣體密度口Kg/m3、當?shù)卮髿鈮?或當?shù)睾芨叨?、含塵濃度、風機調節門、電動機型號、進出口膨脹節、整體底座、液力偶合器(或變頻器、液體電阻啟動器)、稀油站、慢轉裝置、執行器、啟動柜、控制柜....等。
總之,風機選型需要核算出需要風機克服的管道損失和系統流量,并考慮氣體的條件參數,綜合考慮進行選型。
